Quad 510 Single Channel Professional Power Amplifier 100V

Leírás

Használt Quad 510 Single Channel Professional Power Amplifier 100V / bontott csomagolásban /

Plusz transzformátor kártyák 1db.  / 17V ; 25V; 33V; 50V ; 67V ; 100V

• Manufacturer: Quad
• Model: 510
• Type: Mono power amplifier

A Quad 510 a kimeneti transzformátor megfelelő leágazásainak megfelelő kiválasztásával illeszthető.

Az alkalmazások között megtalálhatók működő OOv vonalrendszerek is, de mivel a Quad 510 20 és BOQ közötti terhelést is képes biztosítani, az erősítő alkalmazásai különösen nem szabványos terhelések meghajtására is alkalmasak. A Quad 510 erősítő nagyon jó minőségű erősítést is biztosít az igényes zenehallgatók számára, akiknek bizonyos hangszórók meghajtására vonatkozó követelményeit ez az egyedülálló erősítő tudja a legjobban kielégíteni.

A bemeneti és kimeneti „jel jelenléte” jelzők rendelkezésre állnak, amelyek hasznos diagnosztikai segítséget nyújthatnak, különösen akkor, ha több erősítő van ugyanabba a rackbe szerelve. A mutatók intenzitása a program szintjétől függ.

A Quad 510 erősítő a jelenlegi dömping technika megvalósítása. Ezt az áramköri topológiát először a híres Quad 405 erősítőn használták, és ennek eredményeként elnyerték a Queen’s Award for Technological Innovation díját.

A Quad 510 robusztus tokban készült, amelyet úgy terveztek, hogy ellenálljon a professzionális felhasználók ésszerű kezelésének.

A Quad 510 belsőleg beállítható 240/220V vagy 120/1 lov ac működésre. Vegye figyelembe, hogy a gyárilag szállított egység feszültsége egyértelműen fel van tüntetve a hátsó panelen, és hasonló egyértelmű jelölést kell tenni, ha a beállítást módosítja. Vegye figyelembe azt is, hogy a biztosíték névleges értékét is módosítani kell, hogy megfeleljen (2,5 AT 240 V-hoz és 5 AT 120 V-hoz).

A hálózati feszültség beállítása magában foglalja a transzformátor primer oldalán lévő kapcsolatok megváltoztatását. Ezen kapcsolatok beállítása a kapcsolási rajzon látható. A Quad 510 biztonságosan működik a névleges 240 V váltóáram 6%-áig terjedő hálózati feszültségtől. A névleges értéknél alacsonyabb hálózati feszültség csökkenti a rendelkezésre álló kimeneti teljesítményt

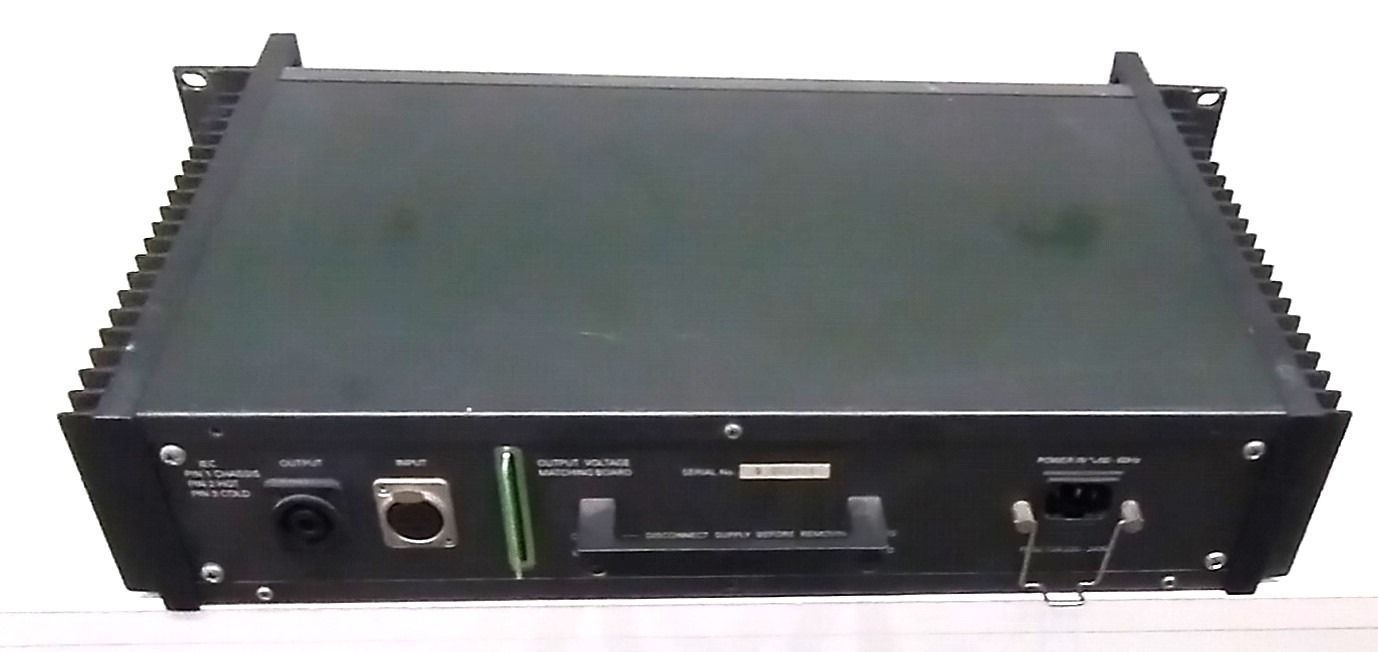

A Neutrik Speakon csatlakozó használatával a teljesítményerősítők külön kimeneti csatlakozóval rendelkeznek, amelyet nagy áramterhelésre terveztek. Megakadályozza a kötözőoszlopokkal gyakran összefüggő problémákat, és ésszerű kiutat biztosít az XLR nemek és vezetékezési konvenciók nehézségeiből. Ezenkívül nagyobb áramerősséget biztosít, mint az XLR stílusok, és jobb kábelfogást biztosít. a forrasztás nélküli telepítés lehetősége és a közelgő szabványként való elfogadás az egész IEC-ben.

Az optimális teljesítmény csak akkor érhető el, ha az erősítő megfelelően földelve van. Az erősítőt négyterminális eszközként kell kezelni, és ügyelni kell arra, hogy ne legyen kapcsolat a bemenet hideg oldalai és a kapcsolódó kimenet között.

A következő pontokat kell figyelembe venni:  Nem szabad olyan kimeneti kábeleket használni, amelyeknél a hideg érintkező csatlakozik az alvázhoz.

2 A bemenet hideg oldalát nem szabad a kimenet hideg oldalához csatlakoztatni.

3 Ha szükséges, a képernyő alvázcsatlakozása csak az XLR bemeneti csatlakozó 1. érintkezőjén szerezhető be az EC bekötési egyezmény szerint.

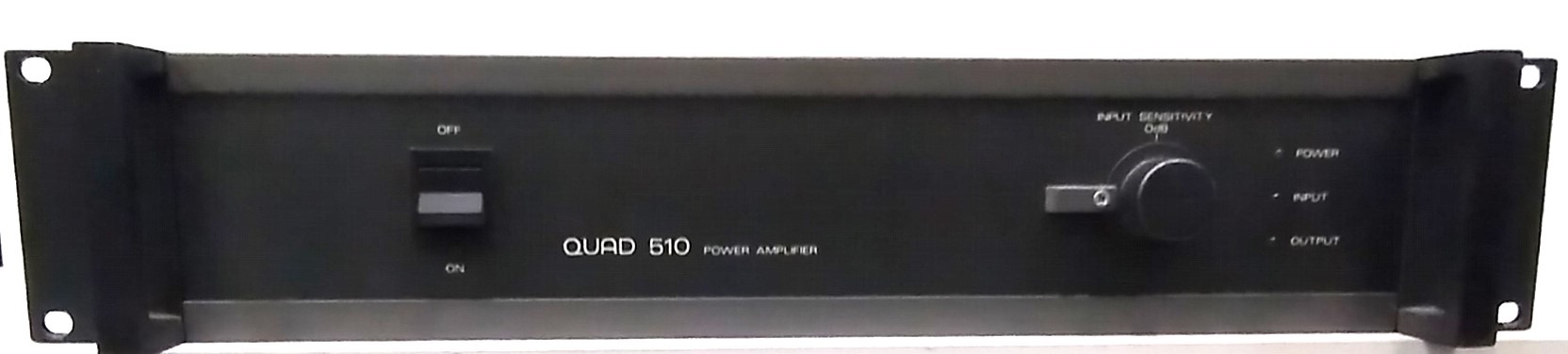

Az erősítőt az előlapon található főkapcsolóval lehet bekapcsolni. A zöld előlapra szerelt LED-nek világítania kell. Az erősítést az erősítésszabályzóval lehet beállítani, amely egy egyszerű szabotázsbiztos eszközzel van felszerelve. Az erősítés maximális, ha a vezérlőt teljesen az óramutató járásával megegyező irányba forgatjuk. Az O dBu jelölés azt a pontot jelöli, ahol O dBu (0,775 V rms) bemeneti szint esetén a maximális kimenet érhető el. Ez kényelmes referenciapontként használható.
