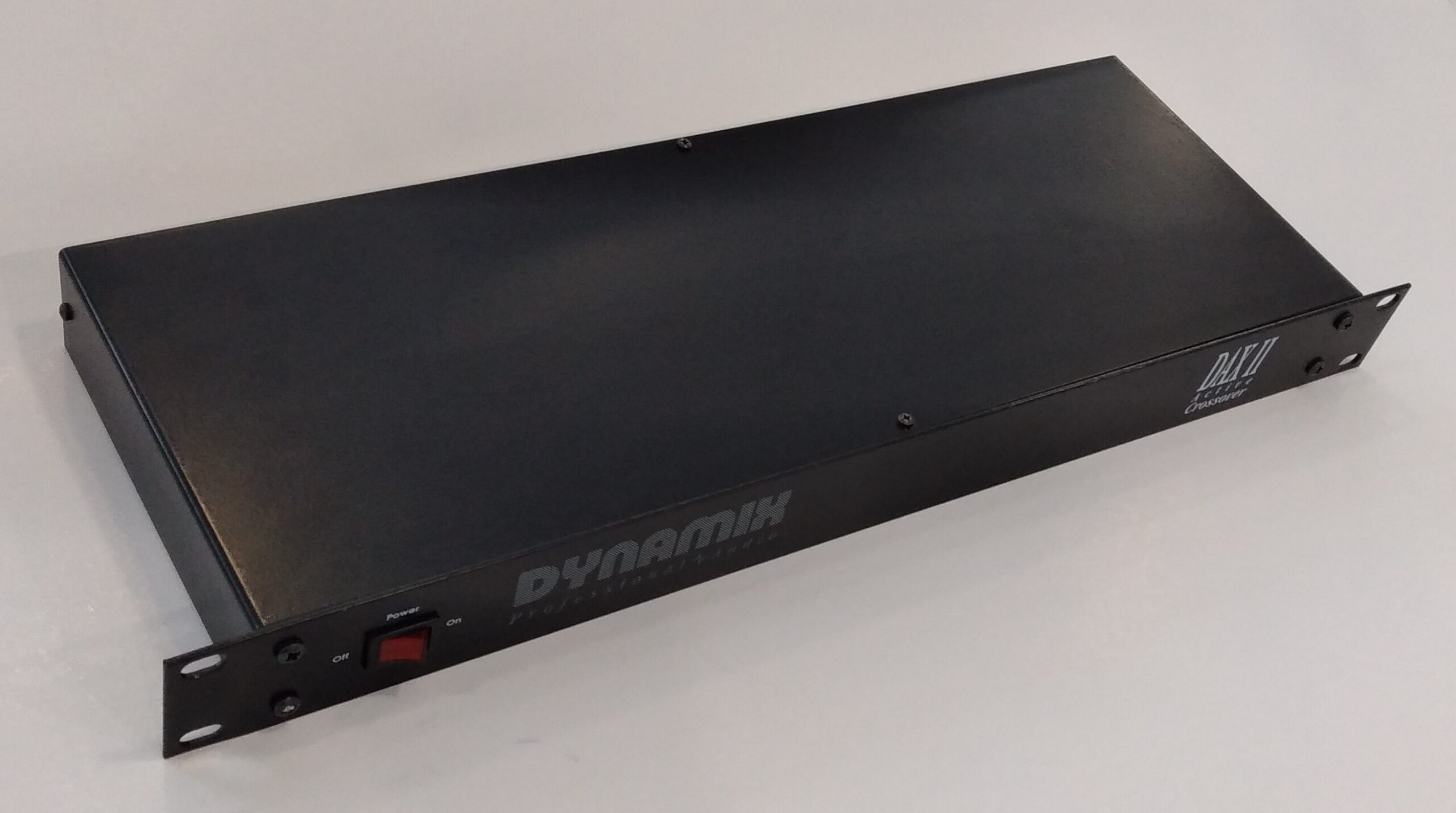

DYNAMIX DAX II Active Crossover

Leírás

Készletből megmaradt utolsó darab DYNAMIX DAX II Active Crossover

Input : 1 R-L

Output : High R-L

LOW R-L

A DAX kiegészítése azt jelenti, hogy 2 sztereó végerősítőre (vagy 4 monoblokkra) van szüksége, mivel a mélysugárzó és a közép-/magassugárzó-részek külön kapnak tápellátást. A mélysugárzó erősítő relatív erősítése a közép-/magassugárzó-erősítőhöz képest belső kapcsolókkal állítható, az ötlet az, hogy különböző erősítőket használhatunk a két szekcióhoz. (Az erősítő erősítés a bemeneti érzékenységgel állítható. Az egységhez belső  tápegység tartozik.  Az egység 6 ablakos világoszöld digitális LED kijelzővel rendelkezik, amely a független bal és jobb vezérlők beállításait mutatja:

Mélysugárzó szint (0 és -6 dB között 1 dB-es lépésekben)

Közép-/Magassugárzó-szint (0 és -6 dB között 1 dB-es lépésekben)

A mély- és középsugárzó/magassugárzó egyensúly finombeállítása (-0,8 és +0,8 között 0,2 dB-es lépésekben)

Rake, magas frekvencia vagy „fényerő” beállítás) ( 2 dB @ 5 kHz, 0,5 dB lépésekben csuklósan 1 kHz-en)

A DAX úgy működik, hogy veszi az előerősítők kimenetét, és a belső áramkört használja, hogy válaszra szabott vonalszintű kimeneteket biztosítson a független mélysugárzó és a közép-/magassugárzó erősítők számára. Eredetileg a Diva-hoz tervezték, a belső kapcsolók konfigurálásával Duetta Signature, Caliper Signature és Centaur Major készülékekkel is használható. Más belső kapcsolók a bemenetet kiegyensúlyozottra (XLR) vagy egyvégűre (RCA) állítják.

A Midrange/Tweeter és a Woofer szekciók kiegyensúlyozott és aszimmetrikus kimenetei a bemenet típusától függetlenül működnek. Ez azt jelenti, hogy a DAX-ot aszimmetrikus (RCA) bemenetre állíthatja, és a szimmetrikus kimenetekkel csatlakozhat a teljesítményerősítőkhöz, vagy fordítva.

A DAX2 állítólag egy egyszerűsített egység volt 1995 dolláros listaárral, mellőzve az előlapi kijelzőt és a tápegységet belülre helyezve, nem tudok DAX2-esek létezéséről, azt hiszem, talán sosem adták ki, és gyártották a DAX3, amely a DAX1 egyszerűen az elülső LED kijelzőpanel nélkül.
